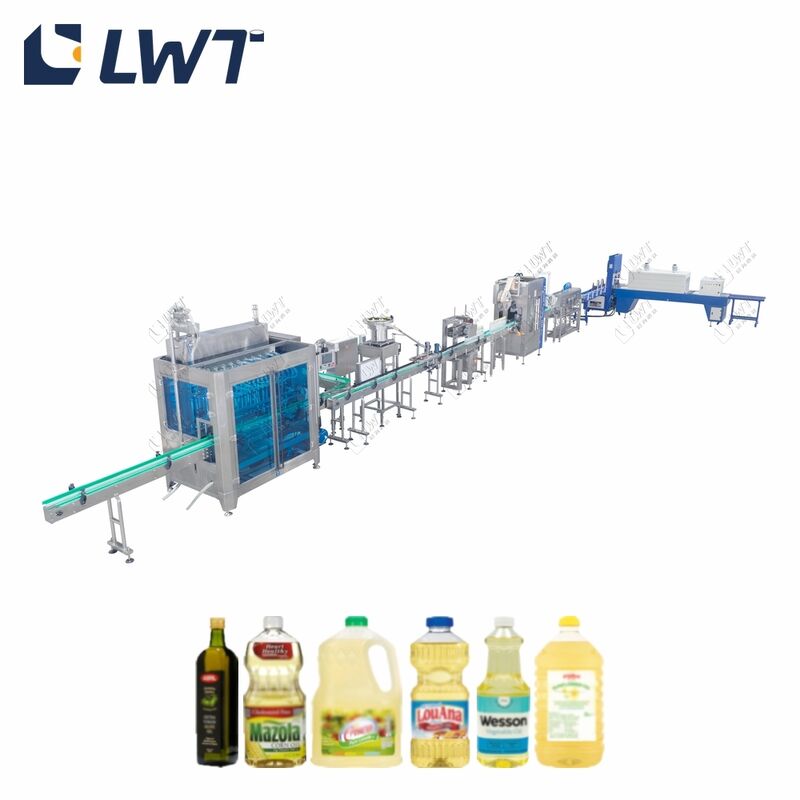

Unlínea de llenado de aceite comestibleenlaza la alimentación de los frascos, la dosificación volumétrica, el tapado, el etiquetado de las mangas, el encogimiento, el envase en película y el cartonado en un solo transportador sincronizado,Así que un solo operador puede supervisar lo que tradicionalmente necesitaba todo un equipoLa configuración presentada en esta página está diseñada para botellas de PET de 150 ml a 1 L, los tamaños que aparecen con mayor frecuencia en los estantes de aceite de cocina minoristas.
En el núcleo de dosificación de estelínea de producción de embotellamiento de aceite de cocinaTiene 10 cabezas.Máquina de llenado de aceite comestible de tipo pistón, y cada estación aguas abajo está adaptada a su ritmo: hasta2500 botellas por hora(basado en botellas de 1L) (personalizable), por lo que ninguna unidad sola sostiene toda la línea atrás.
Antes del envío, cada máquina es
ensamblado, alineado y probado como una línea completa en nuestro taller, y nuestros ingenieros proporcionan el diseño de diseño, guía de instalación y apoyo de puesta en marcha que hacen que la entrega sea suave.
Composición de la línea Un sistema desde la botella vacía hasta el cartón sellado
En lugar de comprar un relleno, una tapa y un etiquetador de diferentes proveedores y luego contratar ingenieros para vincularlos, obtiene un sistema integrado.Una línea típica está compuesta por las siguientes estaciones::
|
Máquina
|
Lo que hace en la línea
|
|
Transportador de alimentación y acumulación de la botella
|
Alimenta y separa las botellas vacías antes de llenarlas; velocidad de transporte sincronizada con el relleno (personalizable).
|
|
Máquina de llenado de pistones de 10 cabezas
|
Dosifica el aceite comestible por golpe de pistón; el volumen de llenado está preestablecido para 150 ml/250 ml/1 L y se puede ajustar rápidamente (personalizar).
|
|
Estación de inspección de lámparas
|
Área de observación retroiluminada en la que el operador comprueba el nivel de llenado y detecta sustancias extrañas antes de cubrir.
|
|
Máquina automática de clasificación y prensado de tapas
|
Descifra las tapas, las coloca en las botellas y las presiona automáticamente.
|
|
Máquina de etiquetado de manga + túnel de contracción de vapor
|
Aplica etiquetas de manga retráctil, luego un túnel de acero inoxidable #304 calentado al vapor las encoge uniformemente alrededor de la botella.
|
|
Máquina para envolver y encoger películas de tipo manga
|
Envuelve botellas de 150 ml/250 ml en paquetes de película en un patrón de 3 × 4 12 botellas por paquete para un transporte y una exhibición estables.
|
|
Envasador de caja servo de cabeza única tipo agarre
|
La pinza servo accionada levanta los paquetes de película, o botellas de 1L directamente, en cartones a una velocidad de aproximadamente 5 cajas por minuto (personalizable).
|
|
Ejecutor de cartón y sellador de cartón
|
Se abren cajas planas en la parte superior de la línea y se sellan las cajas llenas en el extremo de la línea, 8-12 cajas por minuto (personalizables).
|
Proceso de trabajo
El flujo de material se mantiene simple y lógico:botellas en → llenado de pistón → inspección con luz de fondo → tapado → etiquetado de la manga y reducción de vapor → envoltura con película (150 ml/250 ml) → embalaje de la caja → sellado de cartón, con transportadores que transportan botellas y cartones entre cada estación.
Características clave y diseños especiales
- Túnel de contracción de vapor en acero inoxidable # 304El vapor proporciona un calor uniforme y suave alrededor de toda la manga, por lo que las etiquetas encajan bien incluso en diferentes diámetros de botella; las herramientas son intercambiables cuando el diámetro de la botella cambia (personalizables).
- Lógicas de embalaje flexiblesLas botellas pequeñas se envuelven con película en paquetes de 3×4 antes de la envasado en cartón, mientras que las botellas de 1L se saltan el empaquetado y se envasan directamente, lo que ahorra material de película y tiempo de manejo.
- Embalaje del estuche con agarre suave¢ los grupos de botellas se agarran y colocan en los cartones en lugar de empujarlos, lo que reduce el riesgo de que las botellas se rasquen o que los cartones se dañen.
- Construcción segura para los alimentosLas piezas de contacto del producto están hechas de acero inoxidable #304 (personalizadas), manteniendo el aceite comestible limpio y haciendo que el lavado sea fácil.
- Control central del PLC + pantalla táctil- un HMI controla el arranque, la parada y la velocidad de toda la línea; los parámetros de cambio para diferentes botellas se pueden recordar en segundos.
- Flexibilidad en el diseñoLas máquinas están dispuestas de acuerdo con el dibujo de la disposición para adaptarse a su espacio disponible, y la altura del transportador se puede ajustar a su nivel de trabajo (personalizable).
Aplicaciones
Esta línea se adapta a los productores de aceite comestible envasadoaceite de girasol, de soja, de colza, de maní, de oliva, de maíz o de aceite de cocina mezcladoen botellas de PET de 150 ml, 250 ml y 1 l (personalizadas) de marcas regionales a grandes plantas de llenado.alimentos líquidos de baja viscosidad como la salsa de soja o el vinagre (personalizable).
Especificaciones técnicas
|
Parámetro
|
Valor
|
|
Capacidad de producción
|
Hasta 2.500 botellas/hora (basadas en botellas de 1L) (personalizable)
|
|
Cabezas de llenado
|
10 (personalizable)
|
|
Túnel de contracción
|
Calentado por vapor, acero inoxidable #304 (personalizable)
|
|
Patrón de ficha de película
|
3 × 4, 12 botellas por paquete (150 ml / 250 ml) (se puede personalizar)
|
|
Embalaje del estuche
|
Servo pinza de una sola cabeza, aproximadamente 5 cajas/min (personalizable)
|
|
En el caso de los productos de cartón, se utilizará el método siguiente:
|
8 ∙ 12 cajas/min (personalizable)
|
|
Fuente de alimentación
|
220V / 50Hz, fase única (personalizable)
|
El cierre
Shanghai LWT Intelligent Technology Co., Ltd. es un fabricante chino de máquinas automáticas de llenado, tapado, etiquetado y embalaje, así como de aceite comestible llave en mano,líneas de producción de salsas y bebidasCon I + D interno, ensamblaje de taller y un equipo de servicio dedicado, apoyamos a los clientes desde el diseño de la planta hasta la puesta en marcha de piezas de repuesto después de la venta.Haga clic aquí para obtener el mejor precio para esta línea de llenado de aceite comestibleO envíenos sus muestras de botella y su producción objetivo, y nuestros ingenieros responderán con un diseño y una cotización a medida dentro de las 24 horas.
