Introducción

Una máquina llenadora de alimentos en cubos decide si sus verduras enlatadas, maíz, frijoles o carne en cubos van al recipiente con el peso impreso en la etiqueta. En lugar de que los operarios saquen el producto en frascos a mano, la máquina mide cada porción en una taza volumétrica y la libera en cada recipiente con un volumen fijo y repetible.

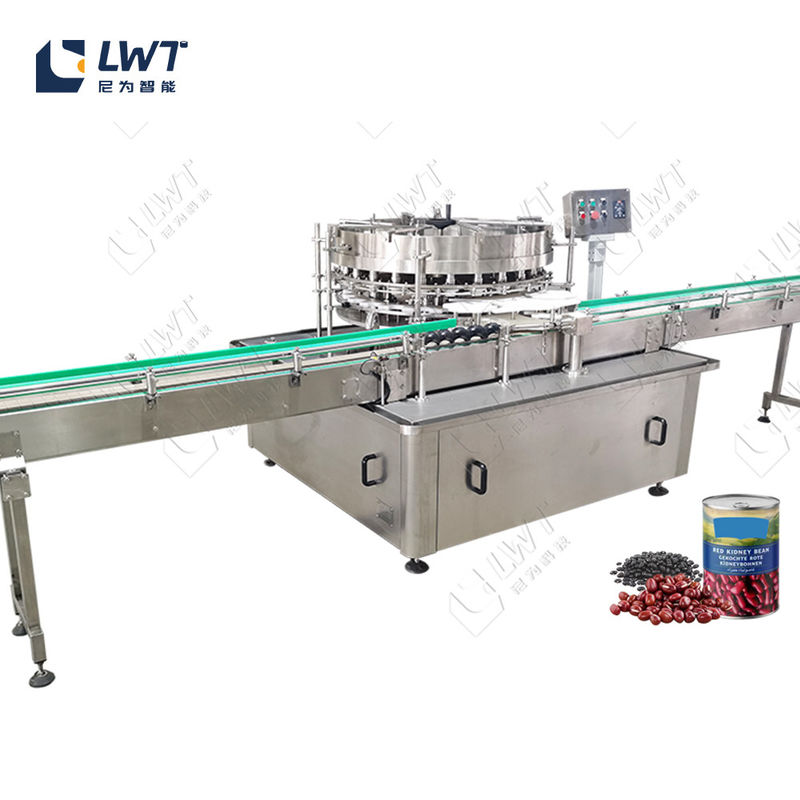

Esta página cubre la llenadora rotativa LWT para materiales en cubos — una máquina llenadora estable y totalmente automática diseñada para verduras, frutas, maíz, frijoles rojos, frijoles mungo, frijoles pintos, garbanzos, guisantes y carne picada pequeña. Los cabezales de llenado están disponibles en cualquier número par de 2 a 24, por lo que la máquina se dimensiona en función de su producción y no al revés. El tamaño de la porción se establece mediante tazas volumétricas intercambiables y el rango de llenado se mantiene ajustable, por lo que la misma máquina puede procesar porciones de 30-100 g en un turno y porciones de 200-1000 g en el siguiente.

Se especifica con mayor frecuencia dentro de una línea de producción de alimentos enlatados, aguas abajo de la máquina lavadora de verduras y aguas arriba de la máquina tapadora automática, la máquina esterilizadora y la máquina etiquetadora automática.

Dónde el llenado manual falla

El llenado manual funciona hasta que la línea acelera. Está limitado por el ojo humano y la muñeca humana, y ninguno de los dos es repetible a miles de latas por hora. Tres problemas aparecen en casi todas las líneas que aún llenan a mano:

Costo de regalo. Los operarios sobrellenan para mantenerse seguros en el peso declarado. En una lata de 400 g, 10 g de producto extra en cada lata es el 2,5% de su materia prima — pagado en cada lata, todo el año, sin nada enviado a cambio.

Quejas de peso. Las latas con poco contenido fallan la verificación del peso neto declarado, mientras que las latas con sobrellenado ponen los números de la etiqueta incorrectos en la otra dirección. Ambas terminan como lotes rechazados o reclamaciones de clientes.

Parada-arranque de línea. El llenado es el paso manual más lento en una línea de enlatado. Cada descanso, cambio de turno y nuevo operario restablece la curva de precisión para toda la línea detrás de él.

Nuestra solución: Llenado con taza medidora volumétrica

La llenadora rotativa LWT elimina las conjeturas al medir el producto en tazas medidoras volumétricas en lugar de a ojo. Cada taza tiene un volumen fijo, se llena mientras el plato giratorio rota a través de las estaciones de llenado y luego se descarga en la lata o frasco. Debido a que la porción se establece por la taza y no por el operario, es idéntica en la primera lata y en la décima milésima.

El control de porciones en esta máquina es mecánico en lugar de electrónico: cambiar el rango de llenado significa cambiar el juego de tazas medidoras, por lo que una sola plataforma cubre todo, desde hierbas y dados de 10-60 g hasta paquetes a granel de 1000-5000 ml. Se pueden cotizar juegos de tazas adicionales con la máquina para que su gama completa de productos esté cubierta desde el primer pedido.

El control proviene de PLC Siemens con componentes eléctricos Schneider. La estructura de contacto con el producto está construida con acero inoxidable "304" de 2 mm de espesor, y la cadena de transmisión funciona con piñones de nailon duro — ligero, silencioso y duradero, con un diseño abierto que mantiene la limpieza y el mantenimiento diarios cortos. Un mecanismo separador de botellas de tornillo y un plato giratorio de estrella indexan cada contenedor en posición debajo de la estación de llenado, por lo que los contenedores se presentan rectos en lugar de ser alimentados a mano.

Debido a que la porción proviene de la taza en lugar del operario, la precisión se mantiene a través de los cambios de turno, la rotación de operarios y la variación estacional en el tamaño del producto, por lo que el peso neto declarado se mantiene estable mucho después de la puesta en marcha en lugar de solo en la prueba de aceptación.

LWT ha estado construyendo equipos de llenado y enlatado desde 2009 y ahora atiende a clientes en más de 100 países, con proyectos en Europa, América Latina, Medio Oriente y Asia. Las máquinas llenadoras de alimentos en cubos de este tipo ya están funcionando en líneas de enlatado turcas y rusas llenando productos en cubos en latas de hojalata y frascos de vidrio.

Especificaciones técnicas

Componentes de la máquina

La estación de llenado se ensambla a partir de ocho subconjuntos, cada uno de los cuales se puede reparar sin desmontar la máquina:

1.Bandeja de alimentación

2.Mecanismo de taza medidora

3.Plataforma receptora

4.Unidad de ajuste de altura

5.Estación de llenado

6.Mecanismo separador de botellas de tornillo

7.Plato giratorio de estrella

8.Panel de control eléctrico

Cómo funciona el ciclo de llenado

• El producto en cubos preparado se carga en la bandeja de alimentación.
• El mecanismo de taza medidora llena cada taza hasta su volumen fijo a medida que el plato giratorio rota.
• El mecanismo separador de botellas de tornillo indexa las latas o frascos entrantes en una fila única y espaciada uniformemente.
• El plato giratorio de estrella transporta cada contenedor a la estación de llenado y lo mantiene cuadrado debajo de la taza.
• La unidad de ajuste de altura establece la holgura taza-contenedor para la altura de su contenedor, por lo que la misma máquina procesa latas de atún poco profundas y frascos de vidrio altos.
• La taza descarga la porción medida en el contenedor, y el contenedor lleno sale del plato giratorio hacia la siguiente máquina de la línea.

Aplicaciones

Preguntas frecuentes

P: ¿Qué tan preciso es el peso de llenado y cómo se controla?

R: El tamaño de la porción se establece por la taza medidora volumétrica en lugar de por un operario, y la máquina mantiene aproximadamente ±0,5% en una tanda, lo que normalmente está muy dentro de la tolerancia del peso neto declarado en verduras enlatadas, frijoles y carne picada. Donde su producto necesita una cifra más precisa, recomendamos un verificador de peso aguas abajo del llenador.

P: ¿Puede una máquina procesar más de un tamaño de paquete?

R: Sí. El rango de llenado es ajustable y la porción se cambia intercambiando el juego de tazas medidoras, por lo que un solo llenador cubre de 10-60 g a 1000-5000 ml. Se cotizan juegos de tazas adicionales con la máquina para que toda la gama de productos se pueda planificar desde el principio.

P: ¿Manejará nuestro contenedor, frascos de vidrio además de latas de hojalata?

R: Sí. La unidad de ajuste de altura establece la holgura taza-contenedor para la altura de su contenedor, y el conjunto de tornillo y rueda de estrella se adapta a su diámetro de contenedor. Envíenos los dibujos de su contenedor y la máquina se configurará para ese contenedor antes del envío.

P: ¿Dónde tiene su sede LWT y podemos visitar la fábrica?

R: LWT tiene su sede en Shanghai, China, y fabrica equipos de enlatado, llenado y envasado desde 2009. Nuestras instalaciones cubren el ciclo completo de I+D, fabricación y pruebas previas al envío, con 25 ingenieros de I+D y 14 patentes concedidas. Los clientes son bienvenidos a visitar la fábrica para una prueba de aceptación in situ antes de la entrega, y para los compradores que no pueden viajar, realizamos la misma prueba en una videollamada en vivo.

P: ¿Qué proporciona LWT más allá de la máquina en sí?

R: Soporte integral: diseño de distribución de línea y solución, fabricación de equipos, pruebas de fábrica, orientación de instalación y puesta en marcha, capacitación de operarios, soporte técnico remoto y suministro de repuestos. Cada máquina llenadora LWT se suministra con una garantía de 1 año y piezas de repuesto gratuitas, por lo que la línea sigue funcionando después de la puesta en marcha, así como el día en que comienza.
