Máquina automática de paletización de cajas.

Introducción

Una paletizadora automática de cajas es la última máquina en una línea de envasado de cajas, y la que decide la velocidad a la que los productos terminados pueden salir de la sala de embalaje. En lugar de que dos o tres operarios levanten cajas a mano sobre un palé, la máquina recoge, agrupa y apila cada caja en un patrón repetitivo y programable hasta que el palé esté completo y listo para su envío.

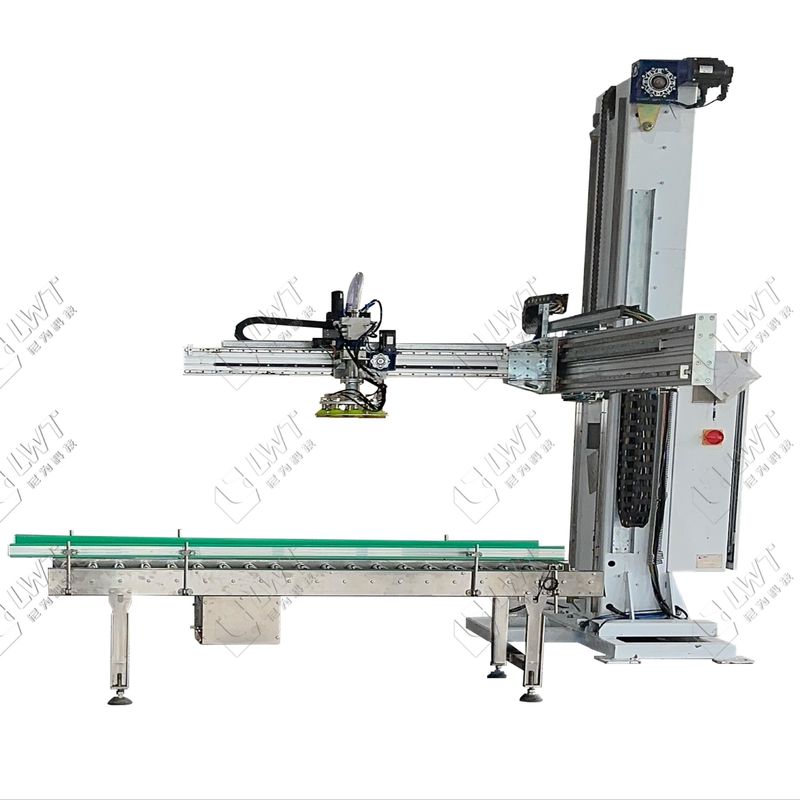

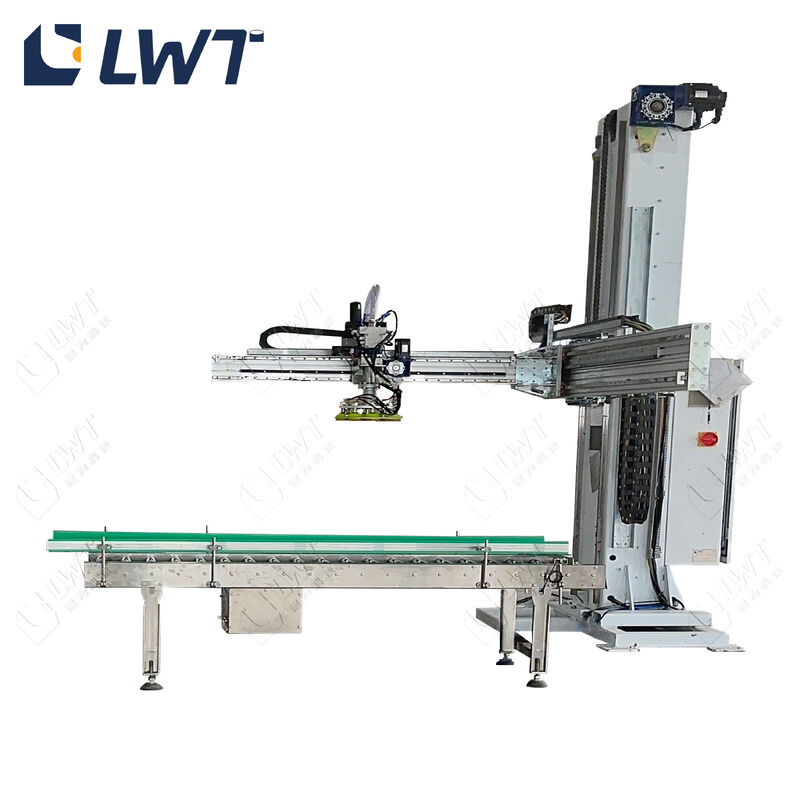

Esta página cubre la paletizadora de columna única LWT, una unidad servoaccionada construida para cajas de cartón y cajas encogidas con film de PE. Una única columna vertical soporta el cabezal de apilamiento, por lo que la máquina mantiene una huella compacta al final de la línea, al tiempo que apila hasta una altura de patrón de palé de 2200 mm.

Se especifica con mayor frecuencia como una máquina paletizadora de cartones para líneas de producción de alimentos enlatados, donde los cartones llenos y sellados llegan de la máquina de envasado de cartones y deben ser unitizados antes del almacenamiento o la carga del contenedor. La misma plataforma funciona en líneas de bebidas, agua embotellada, aceite comestible, productos químicos diarios y alimentos para mascotas.

Dónde falla la paletización manual

La paletización manual es barata hasta que la línea acelera. Un solo operario puede apilar aproximadamente un par de cientos de cajas por hora a baja altura, y el trabajo está limitado por el alcance: las cajas por encima del nivel del hombro se apilan lentamente y rara vez permanecen cuadradas.

Tres problemas aparecen en casi todas las líneas que todavía paletizan a mano:

• Carga de mano de obra. Dos o tres operarios por turno, más cobertura de relevo, cobertura de descanso y horas extras en temporada alta.
• Deriva del patrón. Los palés apilados a mano se inclinan, se desplazan en tránsito y llegan dañados al cliente, lo que se traduce en reclamaciones y devoluciones.
• Parada-arranque de línea. El envasado de cajas funciona continuamente, por lo que cada cambio de palé o descanso de turno detiene toda la línea detrás de él.

Nuestra solución: Paletización de columna única servoaccionada

La paletizadora de columna única LWT se encarga del trabajo de apilamiento con un cabezal de apilamiento servoaccionado que se desplaza a una posición programada para cada capa individual. Debido a que la posición proviene del programa y no de un ojo humano, el patrón es idéntico en el primer palé y en el milésimo.

La recogida se adapta a la superficie de su caja: una ventosa de vacío para paquetes encogidos con film de PE y un dispositivo de pinza para cartones corrugados. El propio cabezal de apilamiento puede especificarse como un cabezal de agarre de capa completa, que levanta una capa completa en un solo movimiento para un mayor rendimiento, o un cabezal de agarre de caja individual para tamaños de caja mixtos y patrones irregulares.

En un ciclo automático continuo, la máquina completa la alimentación del producto, la agrupación y la disposición, la alimentación de palés vacíos, la paletización de capa completa y la descarga de palés completos. Donde los operarios caminarían los palés a mano, se puede añadir una unidad opcional de almacenamiento y dispensador de palés vacíos, para que un palé se libere automáticamente y la línea siga funcionando.

Las cajas se alimentan desde la máquina de envasado de cartones y salen por el sistema de transporte hacia la enfardadora o el almacén de productos terminados. Los componentes eléctricos se obtienen de Schneider u Omron (o de clase similar), por lo que los repuestos industriales estándar están disponibles localmente cuando se necesitan.

Beneficios clave

Cómo funciona el ciclo de paletización

1. Las cajas salen de la máquina de envasado de cartones y entran en la paletizadora por el transportador de entrada.
2. La estación de agrupación organiza las cajas entrantes en el patrón de capa almacenado en el programa.
3. El cabezal de apilamiento recoge la capa formada en modo de capa completa, o cada caja individual en modo de caja individual.
4. La columna se desplaza a la posición X/Y programada y baja la capa sobre el palé.
5. El controlador repite el ciclo, capa por capa, hasta alcanzar la altura de palé programada.
6. El palé terminado se descarga en el sistema de transporte hacia la enfardadora o el almacén, y se libera automáticamente un nuevo palé.

Aplicaciones

Especificaciones técnicas

Preguntas frecuentes

P: ¿Cuál es la diferencia entre el cabezal de agarre de capa completa y el cabezal de agarre de caja individual?

R: El cabezal de capa completa recoge una capa completa de cajas en un solo movimiento y es la opción más rápida para cartones uniformes. El cabezal de caja individual coloca las cajas una por una, lo que se adapta a tamaños de caja mixtos, patrones irregulares y cambios frecuentes de producto. Ambos cabezales se adaptan a la misma paletizadora de columna única, por lo que la elección puede revisarse a medida que se desarrolla la gama de productos.

P: ¿Se puede añadir esta paletizadora a una línea que ya tenemos en funcionamiento?

R: Sí. La máquina está diseñada para funcionar aguas abajo de una máquina de envasado de cartones o un envasador de cajas y aguas arriba de una enfardadora. Comparta el tamaño de su caja, el tamaño del palé y las cajas requeridas por minuto, y nuestros ingenieros confirmarán la disposición de la línea y el patrón de apilamiento antes del pedido.

P: ¿Qué tamaños de palé y alturas de apilamiento se admiten?

R: Se manejan palés estándar de L1000-1200 x W1000-1200 mm, con un tamaño máximo de patrón de palé de L1200 x W1000 x H2200 mm. Se pueden acomodar otros tamaños de palé con un diseño personalizado.

P: ¿Cómo se entrega e instala la máquina?

R: El tiempo de entrega es de aproximadamente 45 días. La paletizadora se embala en bolsas de film, cajas de plástico y cajas de madera para el transporte marítimo. Los ingenieros de LWT apoyan la instalación y puesta en marcha, in situ o de forma remota, hasta que los primeros palés completos funcionen correctamente.
