Máquina automática de paletización de cajas.

Introducción

Unpaletizador automático de cajases la última máquina en una línea de cajas empaquetadas y la que decide qué tan rápido los productos terminados pueden salir de la sala de empaque. En lugar de que dos o tres operadores levanten las cajas a mano sobre una paleta, la máquina recoge, agrupa y apila cada caja en un patrón repetitivo y programable hasta que la paleta esté completa y lista para enviar.

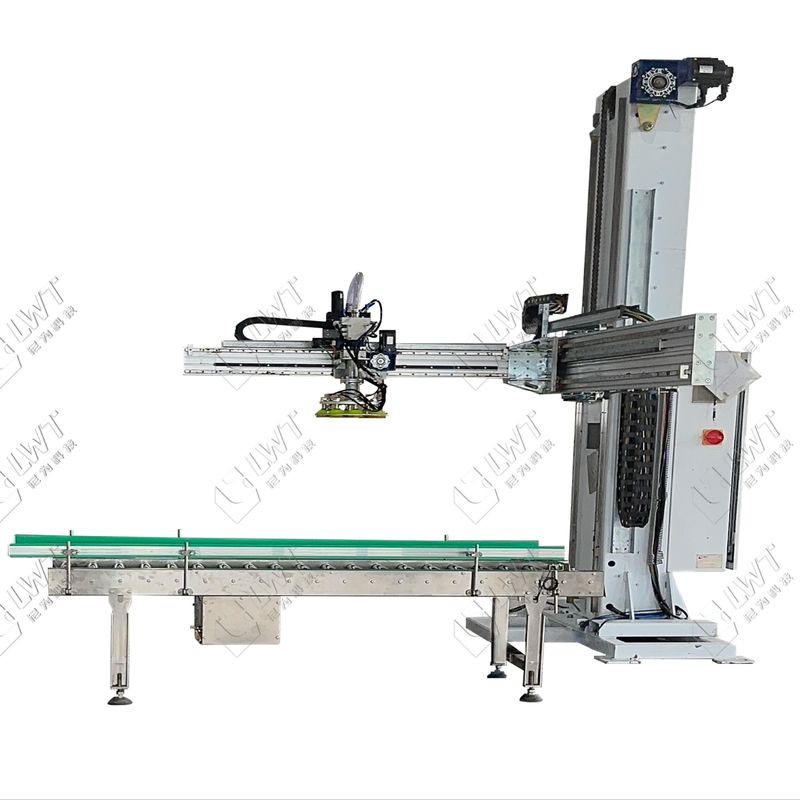

Esta página cubre el LWTpaletizador de una columna, una unidad servoaccionada construida para cajas de cartón y cajas envueltas en película de PE. Una sola columna vertical soporta el cabezal de apilado, por lo que la máquina ocupa un espacio compacto al final de la línea mientras apila hasta una altura de patrón de paleta de 2200 mm.

Generalmente se especifica comoMáquina paletizadora de cajas de cartón para línea de producción de alimentos enlatados.proyectos, donde llegan cajas llenas y selladas desde elmáquina de embalaje de cartóny deben ser unificados antes del almacenamiento o carga del contenedor. La misma plataforma opera en líneas de bebidas, agua embotellada, aceite comestible, productos químicos diarios y alimentos para mascotas.

Donde falla el paletizado manual

El paletizado manual es económico hasta que la línea se acelera. Un solo operador puede apilar aproximadamente un par de cientos de cajas por hora a baja altura, y el trabajo está limitado por el alcance: las cajas por encima del nivel de los hombros se apilan lentamente y rara vez permanecen cuadradas.

Tres problemas aparecen en casi todas las líneas que todavía paletizan a mano:

• Carga laboral.De dos a tres operadores por turno, más cobertura de relevo, cobertura de descanso y horas extras en temporada alta.
• Deriva del patrón.Los palés apilados manualmente se inclinan, se desplazan durante el transporte y llegan al cliente dañados, lo que se traduce en reclamaciones y devoluciones.
• Línea parada-inicio.El embalaje de cajas se realiza de forma continua, por lo que cada cambio de palet o interrupción de turno detiene toda la línea detrás de él.

Nuestra solución: paletizado de columna única servoaccionado

El paletizador de una columna LWT se encarga del trabajo de apilado con uncabezal de apilado servoaccionadoque viaja a una posición programada para cada capa. Como la posición proviene del programa y no del ojo humano, el patrón es idéntico en el primer palet y en el milésimo.

El pick-up se adapta a la superficie de su maleta: unagarre de vacíopara envases retractilados con film de PE y un dispositivo de sujeción para cajas de cartón ondulado. El propio cabezal de apilado se puede especificar comocabezal de agarre de capa completa, que levanta una capa completa en un solo movimiento para un mayor rendimiento, o comocabezal de agarre de una sola cajapara tamaños de cajas mixtos y patrones irregulares.

En un ciclo automático continuo, la máquina completa la alimentación, agrupación y disposición del producto, alimentación de paletas vacías, paletizado de capas enteras y descarga de paletas llenas. Donde los operadores de otra manera caminarían las paletas con la mano, un opcionalunidad dispensadora y de almacenamiento de palets vacíosSe puede agregar, por lo que se libera una paleta automáticamente y la línea continúa funcionando.

Las cajas se introducen desde la máquina envasadora de cartón y se dejan en elsistema transportadorhacia la enfardadora o el almacén de productos terminados. Los componentes eléctricos provienen deSchneider u Omron (o la misma clase), por lo que los repuestos industriales estándar están disponibles localmente cuando se necesitan.

Beneficios clave

Cómo funciona el ciclo de paletizado

1. Las cajas salen de la máquina empacadora de cartón y ingresan al paletizador en el transportador de alimentación.
2. La estación de agrupación organiza los casos entrantes en el patrón de capas almacenado en el programa.
3. El cabezal de apilado recoge la capa formada en modo de capa completa, o cada caja individual en modo de caja única.
4. La columna se desplaza a la posición X/Y programada y baja la capa sobre el palet.
5. El controlador repite el ciclo, capa por capa, hasta alcanzar la altura de palet programada.
6. El palet terminado se descarga en el sistema de transporte hacia la enfardadora o el almacén y se libera automáticamente un palet nuevo.

Aplicaciones

Especificaciones técnicas

Preguntas frecuentes

P: ¿Cuál es la diferencia entre el cabezal de agarre para toda la capa y el cabezal de agarre para una sola capa?

R: El cabezal de capa completa recoge una capa completa de cajas en un solo movimiento y es la opción más rápida para cajas uniformes. El cabezal de caja única coloca las cajas una por una, lo que se adapta a cajas de tamaños mixtos, patrones irregulares y cambios frecuentes de productos. Ambos cabezales se adaptan al mismo paletizador de una sola columna, por lo que la elección se puede revisar a medida que se desarrolla la gama de productos.

P: ¿Se puede agregar este paletizador a una línea que ya manejamos?

R: Sí. La máquina está diseñada para funcionar después de una máquina envasadora de cartón o de una encajadora de cajas y antes de una enfardadora. Comparta el tamaño de su caja, el tamaño de la paleta y las cajas requeridas por minuto, y nuestros ingenieros confirmarán el diseño de la línea y el patrón de apilamiento antes de realizar el pedido.

P: ¿Qué tamaños de palés y alturas de apilamiento se admiten?

R: Se manejan paletas estándar de L1000-1200 x W1000-1200 mm, con un tamaño máximo de patrón de paleta de L1200 x W1000 x H2200 mm. Se pueden acomodar otros tamaños de paletas con un diseño personalizado.

P: ¿Cómo se entrega e instala la máquina?

R: El tiempo de entrega es de aproximadamente 45 días. El paletizador se embala en bolsas de film, cajas de plástico y cajas de madera para el transporte marítimo. Los ingenieros de LWT apoyan la instalación y la puesta en marcha, in situ o de forma remota, hasta que los primeros palés llenos funcionen correctamente.
